按压式洗手液泵头

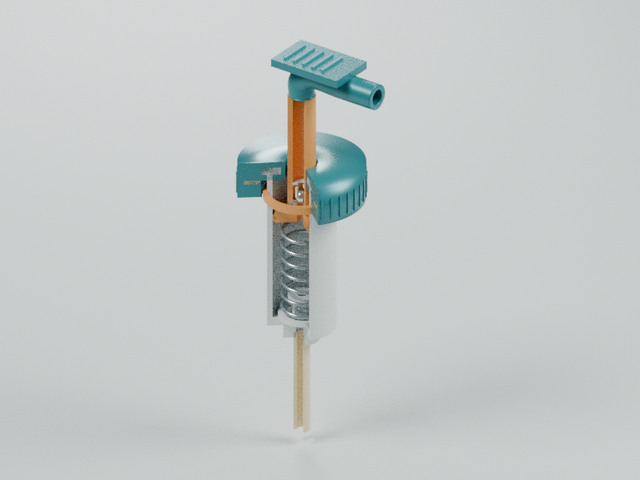

剖视活塞泵头：带通孔的泵筒、吸管、双球止回阀、活塞密封唇、空心阀杆、回位簧与出液弯道。
它由什么组成？
01 泵筒与入口阀座
剖口展示真实泵腔。入口阀座与吸管通孔相通，外侧卡环将泵筒定位在瓶盖中。
02 入口止回球
球体在半径0.10的阀口上就位，上方限位笼限制抬起距离。回程开启，压程闭合。
03 入口阀限位与弹簧座
三条限位肋及顶圈约束入口球，回位簧底部坐于外圈，不堵塞中央液路。
04 吸液管
独立空心吸管插入泵筒入口，底口斜切示意防止完全贴底。
05 瓶盖、密封垫与杆导向
带实际中心孔的螺纹瓶盖支承泵筒；中心导套允许空心杆滑动。瓶口螺纹为示意。
06 活塞、密封唇与空心杆
活塞外径0.96位于内径0.98的泵筒内；柔性唇接触筒壁。中空杆直接连通出口球阀与按压头。
07 出口止回球
球体位于空心杆下端阀座中；压程抬起、吸程落座，避免出口空气倒吸。
08 按压头与连续出液弯道
空心出液弯道从杆顶转向喷口，流道与外壁分开。宽指压面连接弯道，不把管口封死。
09 回位压缩弹簧
弹簧底端固定于入口笼外圈，上端随活塞移动；几何顶点按固定底端压缩，非动力求解。
各部件如何配合？
压下活塞时入口球阀关闭、出口球阀开启；回位簧推回活塞时入口开启、出口关闭，完成吸液和排液。
按压头、空心杆和活塞同步下行0.78；回位簧真实顶点压缩，两个球阀按吸排行程互斥启闭。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
依据公开双球阀泵原理的通用教学构造，不复制某型号。阀门时序为理想运动指定，不是流体、阀门动力学、密封变形或制造CAD验证。前向剖口不是产品实际开口；液体和包装瓶未建模。
