修正带

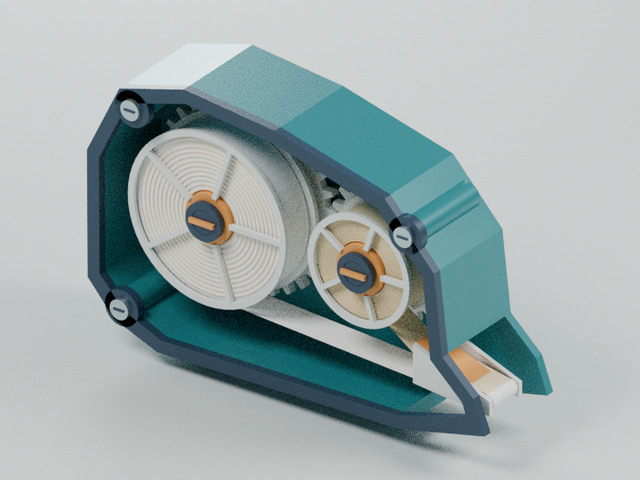

双轴齿轮联动修正带的装配剖视：薄壁外壳、供带轮、收带轮、摩擦滑动垫、中心轴、连续带路和尖端导片。
它由什么组成？
01 后壳、轴柱与螺钉柱
后壳具有实际壁厚、两个支承轴柱及三个带孔螺钉柱。侧框在尖端留出带路开口。
02 前壳教学观察窗
前盖保留周边壳壁，中央大窗口是教学切除，实际产品通常为完整壳面。
03 供带传动齿轮
32齿教学齿轮与小齿轮中心距2.00；中心承力套与供带轮同轴装配。
04 收带传动齿轮
24齿教学齿轮驱动收带侧摩擦垫；允许收带轮与齿轮相对滑动。
05 供带轮与未使用卷材
独立轮毂具有轴孔，后盘和前缘支承卷材。前盘开辐条窗便于观察卷层。
06 收带轮与使用后载带
独立轮毂具有轴孔，后盘和前缘支承卷材。前盘开辐条窗便于观察卷层。
07 收带摩擦垫与预紧片
独立环形摩擦垫夹在收带轮与齿轮之间，补偿卷径变化；预紧量与摩擦系数未模拟。
08 导带头与尖端导片
楔形支架将带材支承到外露尖端，尖端圆角让载带折返；上下带路互不相交。
09 连续载带与涂层侧
带材从供带卷外缘下方走向尖端，绕尖端180度后返回收带卷。白色面为未用涂层侧，浅黄色为回收载带。
10 轴端止退帽与盖螺钉
轴帽限制轮毂轴向脱出；螺钉穿过有孔壳柱固定前盖。
各部件如何配合？
白色修正层随载带到达尖端，绕尖端折回的载带收卷；双轮传动和滑动离合补偿收放卷半径差。
按层分离并回装壳体、齿轮、绕带轮、摩擦垫及导带头；带材路径保持装配形态。不是实际涂覆运动。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
公开双齿轮与离合原理的通用教学重建。此动画仅为装配演示，不声称定比齿轮可在卷径变化时无滑差送带；未模拟涂层转移、离合摩擦、带材弹性或制造尺寸。齿形为教学齿形非渐开线验证。
