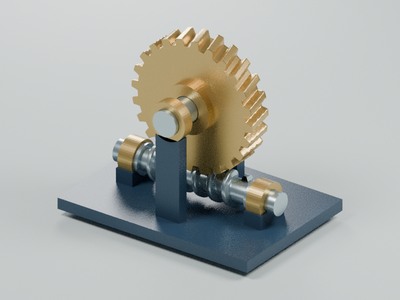

蜗杆蜗轮 · 单头24齿传动
单头连续螺旋蜗杆、24齿蜗轮、交错轴支承与安装底座，开放式教学结构。
它由什么组成？
01 交错轴安装底座
两根轴线相互垂直且不相交，开放式机架显露啮合区域。
02 单头螺旋蜗杆与输入轴
一条连续螺旋齿，真实轴芯与轴肩；不把多个独立圆环冒充螺纹。
03 24齿斜向蜗轮
带轴孔与轮毂；齿形示意有倾角，非可加工包络齿面。
04 输出轴与轴键
键将蜗轮轮毂转矩传给轴；教学键槽间隙未标制造公差。
05 蜗杆两端轴套与止推肩
两端轴套固定轴线；肩部限位仅示意，未设计完整轴向承载组件。
06 输出轴双支承
前后轴套及立柱支承蜗轮轴。
各部件如何配合？
单头蜗杆每转一周，蜗轮推进一个齿距，24齿轮以输入角的1/24旋转。
蜗杆输入角a，蜗轮输出角-a/24，显示交错90度轴线。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
齿形为有螺旋倾角的近似教学轮廓，不是共轭加工型线；未验证真实啮合干涉、效率、自锁、载荷或润滑。
