手动喷雾瓶

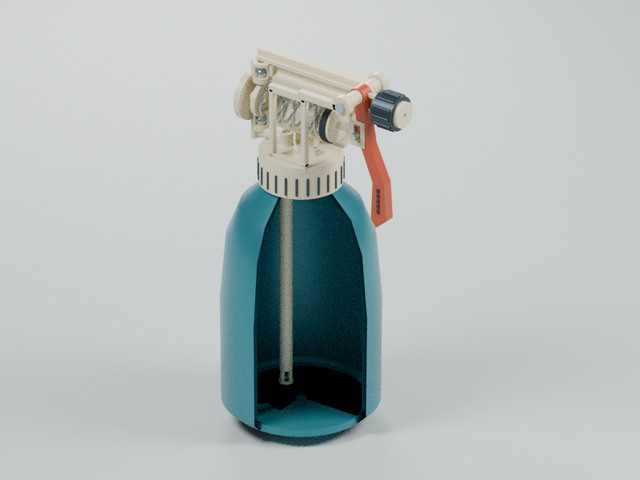

薄壁瓶体、吸管、扳机滚柱与开槽推杆、杯形活塞、回位弹簧及上下游止回球阀的剖视模型。
它由什么组成？
01 薄壁瓶体剖面
真实双表面瓶壁与底板，前侧剖开显示吸管；瓶肩逐渐收缩到螺纹瓶口。
02 螺纹旋盖及颈部垫片
旋盖内孔包围瓶口，顶部承托泵架；独立垫片压在瓶口端面。
03 吸液管与滤口
吸管真实通孔接入泵头入口；底部四处细槽使末端靠近瓶底时仍可吸液。
04 剖视泵腔及联通阀道
水平泵腔与竖直阀道在剖口相通；阀道下端进液、上端出液，外壳留后半用于检视。
05 活塞、杯唇和开槽推杆
活塞杯唇在缸内滑动，推杆前端的真实竖槽容纳扳机滚柱的弧线位移。
06 活塞回位压簧
压簧在后壁和活塞之间受压，复位时将活塞和扳机推回。
07 扳机及推动滚柱
扳机绕固定双耳销转动，横向滚柱在推杆槽内滑动；长柄为弯曲带肋塑料件。
08 固定扳机轴销
轴销贯穿泵架两侧耳孔，扳机在销上摆动。
09 进液球阀阀座及限位
下方进液阀座有贯通孔，三根笼架限制小球升程，接入泵腔上游。
10 进液止回球
吸液回程离座，压缩行程落座阻止回流到瓶内。
11 出液阀座、直通喷道及旋转喷嘴
上游竖直通道到喷嘴的连续半剖流路，喷嘴中心有真实小孔，旋钮周边防滑纹。
12 出液止回球
压缩行程离座，回程封闭喷道以避免吸回空气；由上部笼架保持位置。
13 独立补气小孔
瓶颈独立细通道避免抽液后形成持续负压；微型单向阀只作结构展示。
各部件如何配合？
扳机转动推动活塞缩小泵腔，入口球阀关闭而出口球阀开启；弹簧回位时入口开启、出口关闭，吸管补液。
扳机角度经滚柱竖槽驱动活塞水平往复，压簧真实顶点改变节距；两止回球按排液/吸液相位交替升起。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
通用双球阀触发喷头，教学外形和比例，不复制专利具体实施例。半剖面揭示液路，瓶口螺纹、雾化芯和补气阀为结构级近似；不计算流量、雾滴、液压或弹簧载荷，非制造CAD或动力学验证。
