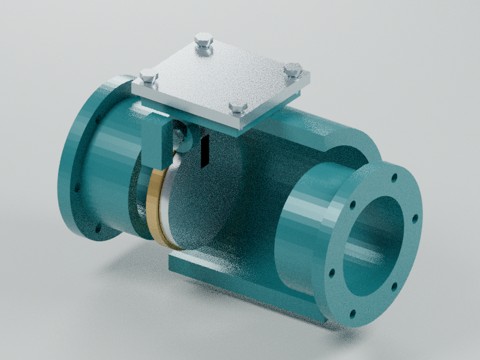

旋启止回阀 · 内铰链翻板剖示
上铰链圆盘、独立座圈、双侧销轴支承和可拆上盖。
它由什么组成？
01 剖切阀体
内腔加大容纳翻板，前半壳切除，管口贯通。
02 管口法兰
贯通中心孔，连接管路；与内腔相通。
03 独立阀座圈
圆盘背面贴靠座圈；内径是实际通孔。
04 阀盘与铰臂
盘面比座孔大，铰臂连接上部轴套。
05 内铰链销轴
穿过阀盘轴套与两侧阀体支耳，端部限位。
06 内铰链支承耳
有孔支耳承受阀盘传来的载荷，连接后体。
07 上盖与静密封
可拆上盖密封内铰链检修口，示意上盖非完整承压边界。
各部件如何配合？
压差使阀盘绕内铰链转开；反向压差使阀盘回座，动画只示意开闭。
确定性结构运动示意，不是流体或受力仿真。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
本模型为通用水平管道翻板型剖示；不模拟重力、压差或水锤。阀体前上部分剖开以观察阀盘。
