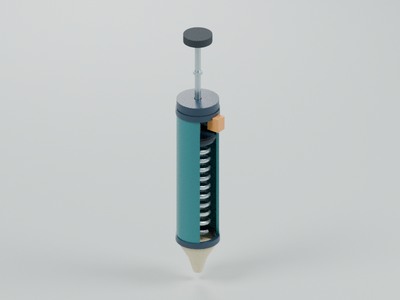

手动吸锡泵 · 弹簧活塞剖示
剖开筒体，展示中空吸嘴、密封活塞、清洁针、储能弹簧和释放卡扣。
它由什么组成？
01 剖开泵筒
前侧切去约四分之一，保留中空腔体和壁厚。
02 耐热中空吸嘴与座
吸嘴孔贯通泵腔；尖嘴不是实心锥体。
03 密封活塞
外缘密封圈贴近泵筒内壁，快速上移增大下方体积。
04 复位推杆与压帽
推杆连接活塞，压帽提供手指受力面。
05 吸嘴清洁针
与活塞同步，压入时穿过吸嘴中心清除残留。
06 复位压缩弹簧
活塞与前端座之间储能，释放后推动活塞回程。
07 后导向盖
中孔给推杆导向，外沿封闭后端。
08 释放按钮和卡扣
横向按钮解除推杆肩部卡止；卡爪为可见剖示。
各部件如何配合？
压入推杆储能并锁住活塞，按按钮释放后活塞后退扩大腔体，吸嘴产生瞬时吸力。
推杆缓慢压入、短暂停留、快速释放；活塞密封和清洁针联动，弹簧实际长度改变。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
通用教学泵，不卡某品牌尺寸；未模拟真空、熔锡、气流或热过程。弹簧形变量与卡扣接触为可视运动而非应力仿真。
