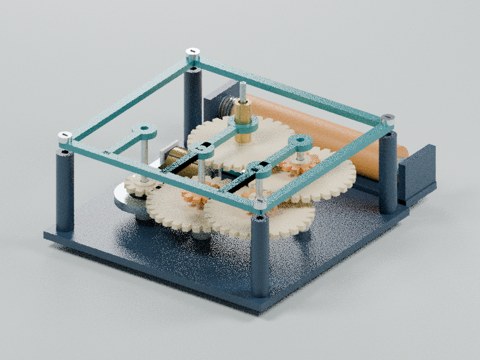

石英指针钟机芯 · 板间齿轮装配
石英电路与电池、绕线线圈和开口定子、磁转子小齿轮、三级复合齿轮、中央同轴输出、带轴孔的上下夹板。
它由什么组成？
01 下夹板与轴承座
下夹板以真实轴孔及定位台承托转子与各齿轮轴；上方可拆桥板固定另一端。
02 开口软磁定子
两片磁极围绕转子留出磁隙；远侧铁芯穿过线圈。
03 驱动线圈与骨架
真实绕组围绕定子远侧横梁，电路为线圈提供交变磁化。
04 永磁转子与10齿小齿轮
转子在定子磁隙内，小齿轮向第一复合齿轮传动；本批仅拆装，不运行。
05 复合齿轮轴组 1
大齿轮与同轴小齿轮固定成组；齿数为教学几何，不代表商用钟走时比例。
06 复合齿轮轴组 2
大齿轮与同轴小齿轮固定成组；齿数为教学几何，不代表商用钟走时比例。
07 复合齿轮轴组 3
大齿轮与同轴小齿轮固定成组；齿数为教学几何，不代表商用钟走时比例。
08 末级齿轮与同轴指针套管
末级大齿轮和输出套管穿过夹板；外套管与内轴分色，不将示意齿数声称为时分秒比。
09 上夹板、真实轴孔与定位螺钉
镂空桥板与支柱保持轴孔对中；大观察窗使齿轮可见。
10 石英谐振器与分频电路
石英金属封装、分频芯片与去耦元件位于独立电路区域。
11 电池仓与弹簧触点
外侧电源仓含圆柱电池、负极弹簧与正极平片，电源不同于机械运动源。
各部件如何配合？
石英振荡经电子分频驱动线圈，磁转子带动板间齿轮传递运动；两块夹板限定轴系位置。
上夹板和各轴组沿原轴向分层提起再落座；转子、齿轮不宣称运行啮合动画。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
来自公开石英钟专利的一般板间结构，不复刻商业机芯。齿轮为自定教学布局，齿数只服务可见装配，不表示真实秒/分/时传动比；齿形是有侧隙的近似齿而非标准渐开线。仅展示拆装，不假造走时、精度或动力传递。
