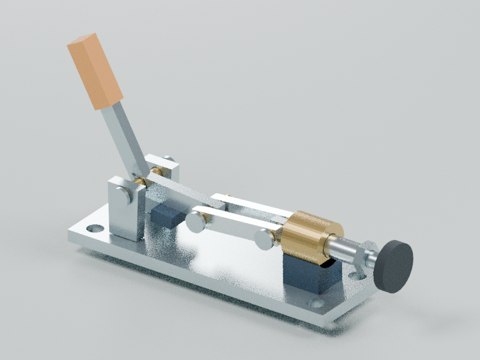

直线快速夹 · 过中心肘杆
双连杆、直线导套、可调压脚与限位块组成的快速夹紧机构。
它由什么组成？
01 安装底座
四个实际通孔用于固定；固定轴座和导套座共同把反力传回底座。
02 过中心机械止挡
止挡接住越过共线后的输入杆，不将摩擦假充锁定机构。
03 输入连杆与手柄
固定轴A到膝关节B长度1；偏置上扬手柄避开底座，便于操作。
04 成对肘节连板
膝关节B到滑块C长度1，双侧板跨过输入杆和推杆舌头。
05 固定转轴A
输入杆围绕固定底座销转动。
06 膝关节销B
连接输入杆与成对连板，位置由闭环计算确定。
07 直线推杆与叉舌
推杆只能沿X方向移动，其后端舌片承受连板推力。
08 推杆连接销C
将双连板与推杆舌片连接，随推杆作直线平移。
09 直线导套与支架
真实内孔导向推杆，底部支架与安装底座连接。
10 可调压脚与锁紧螺母
压脚螺杆旋入推杆，六角锁母固定设置；动画中不自动改变调节长度。
各部件如何配合？
两根等长连杆在接近共线位置把手柄角度变成推杆位移；闭合越过死点少量后由机械止挡承力。
开合循环穿过死点；闭合停在下方约4.6度的机械止挡。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
通用直线推拉式代表结构。只验证几何闭环与越过死点，不模拟夹紧力、摩擦、弹性或额定保持力。
