手动拉铆枪 · 夹爪筒装配剖示

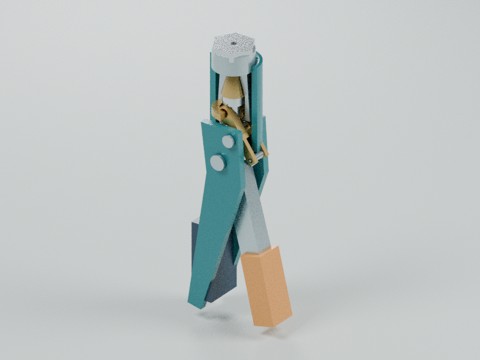

固定鼻嘴顶住铆钉法兰，内侧双夹爪抓住芯杆。杠杆与拉套传递拉力，弹簧推爪复位。此处展示装配结构而非铆接仿真。
它由什么组成？
01 开窗主机架与固定柄
鼻部筒孔约束拉套，叉形支耳支承两铰轴；观察窗口是剖切。
02 活动握柄
钢制中间舌板与铰孔，装配时插入主机架叉耳。
03 中间拨叉
叉口接合拉套肩，支点通过第二轴销。结构静态展示，不推算拔芯轨迹。
04 主铰轴与中间支点销
轴穿过实际支耳通孔，端帽作轴向止挡。
05 可换鼻嘴
中心孔让芯杆穿过；外端面顶住铆钉法兰。
06 锥孔夹爪拉套
内锥面使两爪向轴线收紧，外肩由拨叉拉动；半剖展示通孔。
07 双片带齿夹爪
半圆锥夹爪内侧留芯杆槽，不把实心杆当夹爪孔。
08 夹爪推杆
中空推杆顶住夹爪底面，芯杆通道连续。
09 推爪压簧
轻载弹簧将推杆向夹爪方向压紧；不以缩放伪装工作行程。
10 后端堵头
支承压簧并保留废芯通道。
各部件如何配合？
固定鼻嘴顶住铆钉法兰，内侧双夹爪抓住芯杆。杠杆与拉套传递拉力，弹簧推爪复位。此处展示装配结构而非铆接仿真。
分阶段可逆装配展示；不是实际工作、冲击或断芯动画。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
通用手动双夹爪代表结构，不复刻特定品牌连杆尺寸；装配动画不等于握柄拔芯运动。无铆钉塑变、断芯应力或安全承载结论。
