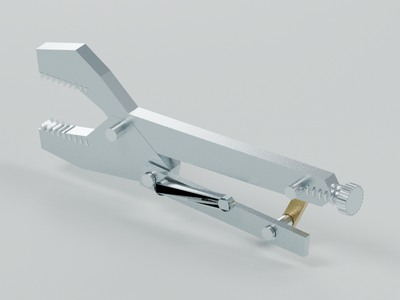

大力钳 · 四杆肘节开合示意
固定柄、活动钳口、活动柄、肘节连杆、调整螺钉、释放拨片、回位弹簧及各真实销孔。
它由什么组成？
01 固定柄与上钳口
固定主销及尾部调整支点，钳口齿面在左侧。
02 活动下钳口
绕主销A旋转，B销连接活动柄；开孔均为贯通孔。
03 活动手柄
B至C为四杆中的定长杆，末端继续延伸供握持。
04 肘节连杆
C至D定长连杆接入调整螺钉端支点。
05 尾部调节螺钉
螺旋柄端支点D本次固定；调节影响锁定口宽。
06 主销与联动销
销轴实际连接固定孔和移动杆件孔；随各接点更新。
07 释放拨片
位于活动柄内侧，作为解除肘节的拨片示意。
08 拉伸回位簧
连接固定柄与活动钳口；动态长度仅几何示意。
各部件如何配合？
活动柄与肘节连杆靠近共线时形成很大的机械增益；尾螺钉改变支点位置与最终口宽。
数值求解四杆交点，使活动钳口、下柄和肘节连杆销位连续相接，往复接近闭合但不越过死点。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
通用四杆肘节教学代表，固定杆长按原创比例；未跨越死点锁定，无摩擦/弹性/夹力仿真，不声称完成真实自锁。释放拨片仅随柄运动。
