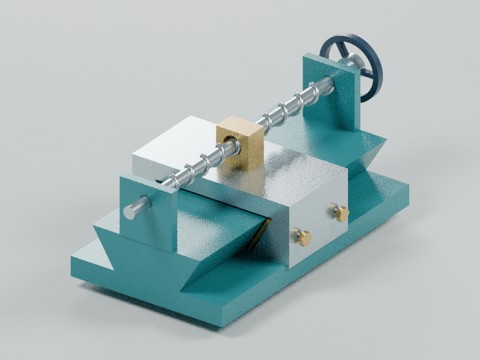

手动燕尾滑台 · 镶条导向与丝杆
燕尾底座与滑座形成抗抬起导向，侧镶条调节间隙；丝杆旋转推动滑座纵向移动。
它由什么组成？
01 燕尾底座
凸燕尾上宽下窄形成抗拔导轨，长度覆盖全行程。
02 燕尾滑座
底部开口的凹燕尾槽包络导轨，两侧保留实际实体承压壁。
03 侧面镶条
楔形截面镶条补足右侧槽间隙，与滑座一起运动。
04 镶条调节螺钉
两枚侧螺钉对镶条施压，端部接触镶条；螺纹牙型省略。
05 纵向丝杆
由两端轴承孔支承，旋转角与滑座位移按导程对应。
06 随动螺母座
贯通螺母孔环绕丝杆，底部与滑座顶面连接。
07 两端丝杆支座
实际通孔与丝杆同轴；支座底足接触燕尾底座端部。
08 进给手轮
与丝杆同轴旋转，轮缘和轮毂用三根辐条连接。
各部件如何配合？
燕尾底座与滑座形成抗抬起导向，侧镶条调节间隙；丝杆旋转推动滑座纵向移动。
实际组件操作或明确装配流程；不是动力学仿真，网页运行时未验证。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
教学外置丝杆版本，非厂商具体型号。螺杆导程示意0.4，燕尾/镶条留显示间隙；无润滑流动、摩擦和载荷仿真。侧调节螺钉具有贯通孔，不宣称制造图。
