电脑散热器 · 四热管穿片塔式结构

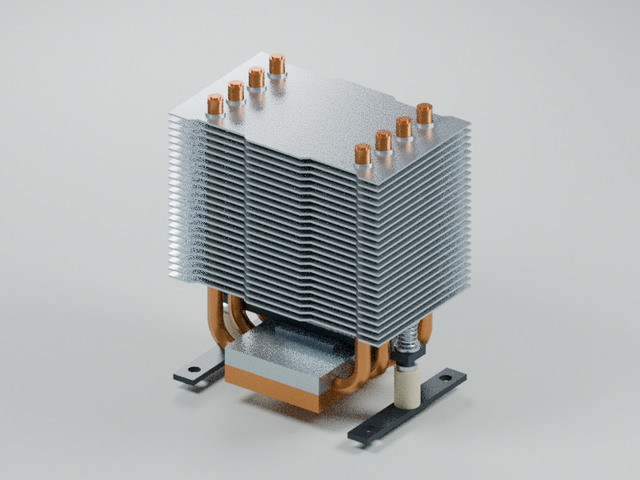

四条连续U形热管穿过24片带翻孔套圈的铝鳍片，配有真实半圆槽的分体铜底座、薄接合层、压梁与弹簧螺钉。
它由什么组成？
01 铜底座下半体与四条半圆槽
底座下半体有四条真实半圆沟槽，平面底部用于接触处理器；沟槽与上半体合成完整热管通道。
02 底座上半体与配对沟槽
上半体的四条半圆沟槽与下半体同轴，接合热管水平蒸发段。
03 底座热管接合层
几何厚度0.003的接合层填充热管外壁与配对沟槽间的间隙，非真实焊料工艺验证。
04 U形热管 1
连续U形封闭管：水平底段、两段圆弧弯头和两根平行竖段；端头有封口。
05 U形热管 2
连续U形封闭管：水平底段、两段圆弧弯头和两根平行竖段；端头有封口。
06 U形热管 3
连续U形封闭管：水平底段、两段圆弧弯头和两根平行竖段；端头有封口。
07 U形热管 4
连续U形封闭管：水平底段、两段圆弧弯头和两根平行竖段；端头有封口。
08 穿孔铝鳍片 1
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
09 穿孔铝鳍片 2
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
10 穿孔铝鳍片 3
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
11 穿孔铝鳍片 4
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
12 穿孔铝鳍片 5
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
13 穿孔铝鳍片 6
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
14 穿孔铝鳍片 7
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
15 穿孔铝鳍片 8
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
16 穿孔铝鳍片 9
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
17 穿孔铝鳍片 10
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
18 穿孔铝鳍片 11
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
19 穿孔铝鳍片 12
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
20 穿孔铝鳍片 13
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
21 穿孔铝鳍片 14
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
22 穿孔铝鳍片 15
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
23 穿孔铝鳍片 16
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
24 穿孔铝鳍片 17
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
25 穿孔铝鳍片 18
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
26 穿孔铝鳍片 19
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
27 穿孔铝鳍片 20
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
28 穿孔铝鳍片 21
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
29 穿孔铝鳍片 22
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
30 穿孔铝鳍片 23
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
31 穿孔铝鳍片 24
薄鳍片有八个真实贯穿孔，孔边套圈围绕热管竖段；孔内接合层与管壁相接。
32 压梁与两端通孔
压梁中部压在底座台阶上，两端通孔穿过弹簧螺钉；不靠漂浮螺钉传力。
33 安装条、绝缘隔柱与螺纹座
两侧安装条经隔柱支持螺钉轴线；安装条有端部贯穿孔，未包含具体主板或背板孔距。
34 弹簧压紧螺钉
两螺钉穿过压梁孔后进入固定座；螺钉头与压梁之间有独立压簧和垫圈。
各部件如何配合？
铜底座接收热量，U形热管的八根竖段将热量送到穿孔鳍片，鳍片增加对空气的换热面积。压梁经弹簧螺钉、立柱与安装条形成夹紧路径。
鳍片沿八根平行热管竖段分层滑移，顶压梁与螺钉抬起，底座下半体下移；明确为接合前的装配分层观察，不冒充散热工作动画。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
