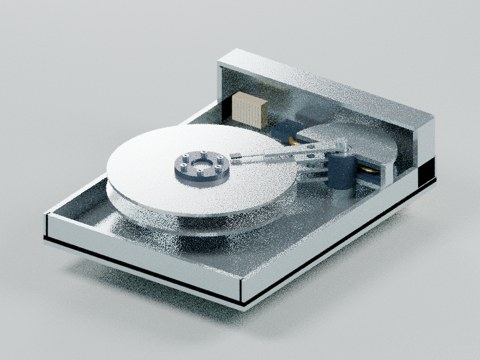

机械硬盘 · 双盘片ATA原理剖解
双盘片与间隔环、主轴夹盘、四磁头悬臂、枢轴轴承、扁平音圈、磁轭、柔性电路、过滤器、密封基座与ATA控制板。
它由什么组成？
01 铝合金密封基座
薄底板、周边壁、主轴与枢轴支承台构成HDA；四个螺孔贯通。
02 无刷主轴与轴承座
主轴电机支承两盘片；绕线仅作定子构造示意，不模拟电磁。
03 两片磁盘与间隔环
盘片有真实中央孔，同轴安装在主轴；间隔环确定两盘之间空间。
04 夹盘与紧固件
夹盘固定磁盘内圈，六个头部螺钉随盘片共同转动。
05 转臂枢轴与固定轴承
固定轴支承绕其摆动的磁头架，轴承内外圈分开。
06 四磁头、悬臂与转臂
每个盘面各一只磁头；薄悬臂与末端小磁头分开建模。放大飞行间隙用于教学。
07 音圈与尾部骨架
平面铜线圈安装在转臂另一侧，与磁轭之间保留运动间隙。
08 永磁体与磁轭
磁轭在音圈上下，顶板保留半片切口便于看见线圈；不是运动件。
09 前置放大与柔性电路
转臂到固定电路接口的柔性连接仅画松弛弯带，未模拟柔性材料应变。
10 过滤器、密封圈与截面上盖
过滤器帮助保持盘腔清洁；基座与盖板均剖去前部，后部密封圈置于保留的高壁和盖板之间。
11 控制板、ATA接口与电源座
外侧控制板不与盘腔混装；40针ATA和4针电源接口明确区分。
各部件如何配合？
直驱主轴带动同轴盘片；音圈在磁轭间驱动转臂，使四个磁头沿盘面径向寻道；控制板位于底座之外。
双盘片及夹盘同速旋转，四头组件绕固定枢轴有限摆动；运动幅度按盘面半径数值检查，不代表真实寻道速度。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
按Seagate ST31081A原厂手册的双盘片/四磁头功能组成作教学重构，不是该产品尺寸复刻。磁头间隙夸大，磁记录、伺服控制、气膜、转速与真实时序均未模拟。上盖与前侧高壁剖去，仅保留后端密封截面以便观察。
