手动打气筒

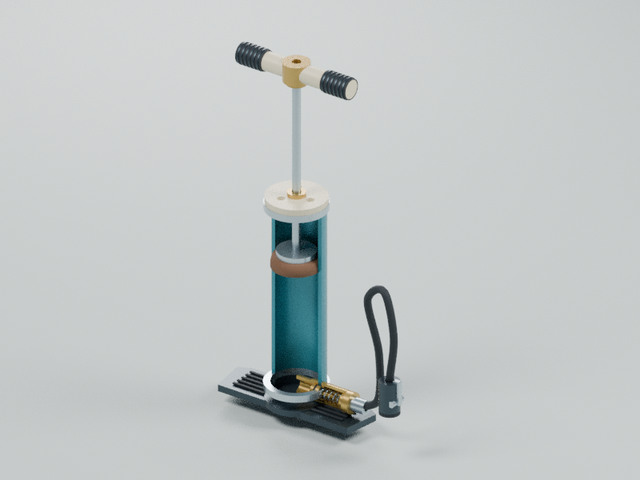

剖开的直筒地面打气筒，包含导套、活塞杆、杯形皮碗、底部弹簧止回阀和软管夹头。
它由什么组成？
01 脚踏底座及缸底
两侧脚踏板和中间带出口的缸底承受打气反力；前方剖开显示气道。
02 剖视钢制气缸
半圆实体缸壁保留0.55内半径；前半剖开让活塞杯与气缸配合可见。
03 通气顶盖与杆导套
顶盖真实中心孔和三处通气孔，导套限制活塞杆径向移动；通气孔连接杯形密封上方空气。
04 活塞杆及压板
活塞杆贯穿顶盖导套，底部金属压板夹持杯形皮碗。
05 杯形皮碗密封
向下开口的杯唇在压缩行程贴合缸壁；回程略收缩让空气补入。形变是教学规定，不是皮革弹性求解。
06 横向手柄
手柄刚性连接活塞杆，防滑端部清晰，不包含外力手部模型。
07 单向出口阀壳及阀座
缸底压缩空气经真实内孔进入弹簧止回阀，外侧壳体局部剖开；出口接软管。
08 出口阀芯及密封圈
弹簧使阀芯封闭入口；压缩行程向软管方向抬起，回程关闭以阻止轮胎侧回流。
09 止回阀压簧
弹簧一端顶在阀芯后方，另一端由出口肩支承；随阀芯位移缩短。
10 耐压软管与压接头
软管从阀后端连到夹头；本模型不模拟软管变形或气压。
11 充气夹头与可换密封
实际轴向通孔、橡胶口密封及侧面夹紧手柄；教学通用夹头并非品牌内部复制。
各部件如何配合？
手柄带动皮碗活塞往复；下压时杯唇密封并压缩空气，经出口止回阀排出，回程杯唇放松补气且出口阀关闭。
手柄、杆、压板与皮碗同步往复2.45单位；压缩行程止回阀开启并压缩弹簧，回程关闭、皮碗略收缩。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
通用单作用地面泵，不是某品牌精确CAD。皮碗收缩与阀芯升程为规定的教学运动，不模拟气体热力学、流量、压力、软管弹性或轮胎充气。无压力表的基础代表版本；非制造CAD或动力学验证。
