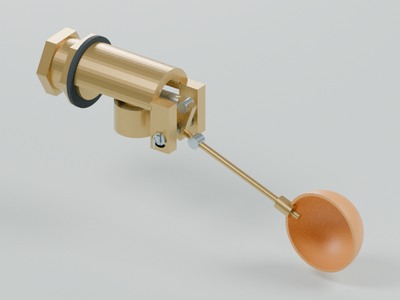

浮球阀 · 杠杆柱塞式剖示
中空阀体、柱塞密封、枢轴短臂和长杆空心浮球。
它由什么组成？
01 中空阀体与入口
水平腔体半剖，入口保留贯通内孔和出口下槽。
02 入口环形阀座
柱塞上的软封向左移动时封住入口小孔。
03 柱塞和软封
柱塞沿水平内孔滑动；端部垫片与阀座同轴。
04 枢轴销与开口销
横销支承浮球杠杆，端部小孔表示开口销通道。
05 短臂与可调长臂
长杆端浮球变化通过短臂推柱塞；滚子左侧推动柱塞，几何接触和导向间隙为示意。
06 空心浮球与螺纹套
后半球壳显示浮球内部为空，非实心配重。
07 槽壁锁紧螺母与垫片
固定入口穿过的槽壁；墙体未加入组成。
各部件如何配合？
浮球上升驱动长臂绕销轴旋转，短臂上的滚子推柱塞靠近入口阀座，降低进水。
组件强制位移的可逆开闭演示，非流体或动力学仿真。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
通用传统柱塞式代表结构，非Watts精确复制；浮球位置为强制输入，未模拟浮力、液位、流量、接触载荷或真实防虹吸装置。
