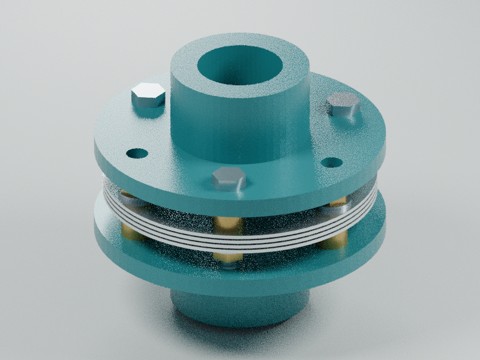

单叠片联轴器 · 交替螺栓传力
薄钢片组由交替的三组螺栓分别连接两侧法兰；装配分离用于展示传力路径，不夸大弹性仿真。
它由什么组成？
01 主动法兰轮毂
中心轴孔与外圈连接孔贯通；三枚螺钉分别连接叠片交替孔位。
02 从动法兰轮毂
中心轴孔与外圈连接孔贯通；三枚螺钉分别连接叠片交替孔位。
03 四层钢叠片
四层薄环形片，每层均有六个真实连接孔；层间微间距用于辨认。
04 交替隔套
交替孔位的隔套分别朝向不同法兰，形成两组独立传力连接。
05 主动侧三组螺栓
偶数孔连接主动侧法兰与钢片组，螺栓/垫圈/螺母实际穿孔。
06 从动侧三组螺栓
奇数孔连接从动侧法兰与钢片组，传力点与主动侧交替。
各部件如何配合？
薄钢片组由交替的三组螺栓分别连接两侧法兰；装配分离用于展示传力路径，不夸大弹性仿真。
实际组件操作或明确装配流程；不是动力学仿真，网页运行时未验证。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
四层薄片为通用教学示意，不模拟弯曲疲劳或偏心补偿，也无厂家性能认证。轴孔没有键槽和轴，本模型范围只到两轮毂/叠片/交替连接件。孔位与连接实际建立，螺纹牙型省略。
