E形挡圈 · 径向卡入轴槽限位

E形挡圈 · 径向卡入轴槽限位,分离关键承力或配合部件以观察真实连接。

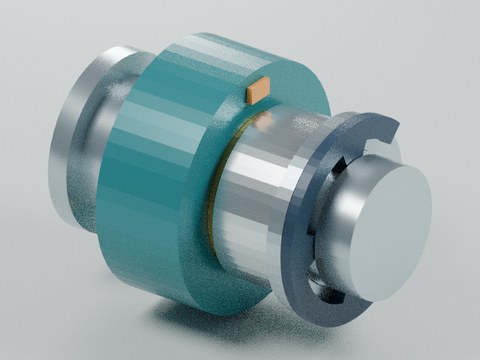

E形挡圈 · 径向卡入轴槽限位装配预览

它由什么组成?

01 带环槽固定轴

钢

轴径0.56;环槽底半径0.49,宽0.12。槽肩承受挡圈传来的轴向力。

02 滑动衬套

青铜

衬套内孔让轮毂绕固定轴旋转。

03 被限位轮毂

钢

轮毂绕轴转动;挡圈和垫圈限制轴向窜动。

04 轴向隔套

钢

隔套跨过轴段,把轮毂端面位置传到垫圈。

05 止推垫圈

钢

真实中心孔套在轴上,平面邻接E形挡圈。

06 E形径向挡圈

弹簧钢

三个内凸耳抵住槽底,开口朝一侧;仅示意形状,不模拟卡入时的弹性变形。

各部件如何配合?

E形挡圈的三处凸耳嵌入轴槽,形成止推肩;轮毂仍可绕轴转动。

组件运动与拆解独立;网页实际运行未验证。

模型范围与近似

AI 辅助制作的教学结构示意,不是制造级 CAD。材料、比例和动作以本模型说明为限。

展示固定轴上的E形挡圈限位及轮毂转动,不模拟挡圈径向卡入的弹性变形。轴槽与凸耳为教学近似。

参考来源

沿用模型库的结构参考资料;不表示本站重新完成了逐项事实审核。模型资料日期:2026-10-26。
