堰式隔膜阀 · 连续柔性膜剖示

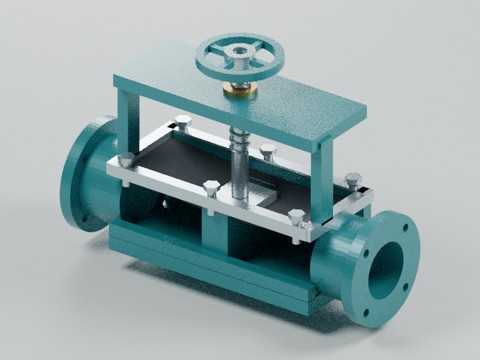

可见堰顶、连续膜、压块与螺杆支承，流道与执行机构隔离。
它由什么组成？
01 流道本体与堰
连续底壁、后壁和横向堰构成流道；前壁局部剖开。
02 连接法兰
两端贯通孔与螺栓孔，剖示流道与管口相连。
03 夹紧隔膜
边缘固定，中心受压块拉压，隔离执行机构和介质。
04 膜边夹紧框与开窗支架
周边夹膜，支架承受丝杆反力，前部剖开。
05 压块与提拉螺柱
与膜中心固定，传递升降而不带膜旋转。
06 螺杆与手轮
螺杆在上支承处螺旋移动，推拉压块。
07 膜边紧固件
六个夹框紧固位置，剖示未作螺纹密封。
各部件如何配合？
螺杆带动压块下压膜片使其靠紧堰顶；抬起时流体可越过堰顶。
确定性结构运动示意，不是流体或受力仿真。
模型范围与近似
AI 辅助制作的教学结构示意，不是制造级 CAD。材料、比例和动作以本模型说明为限。
教学矩形剖切流道，非厂商尺寸；膜片采用确定性柔性形变，未计算应力疲劳或流量。上盖局部去壁为观察窗。
